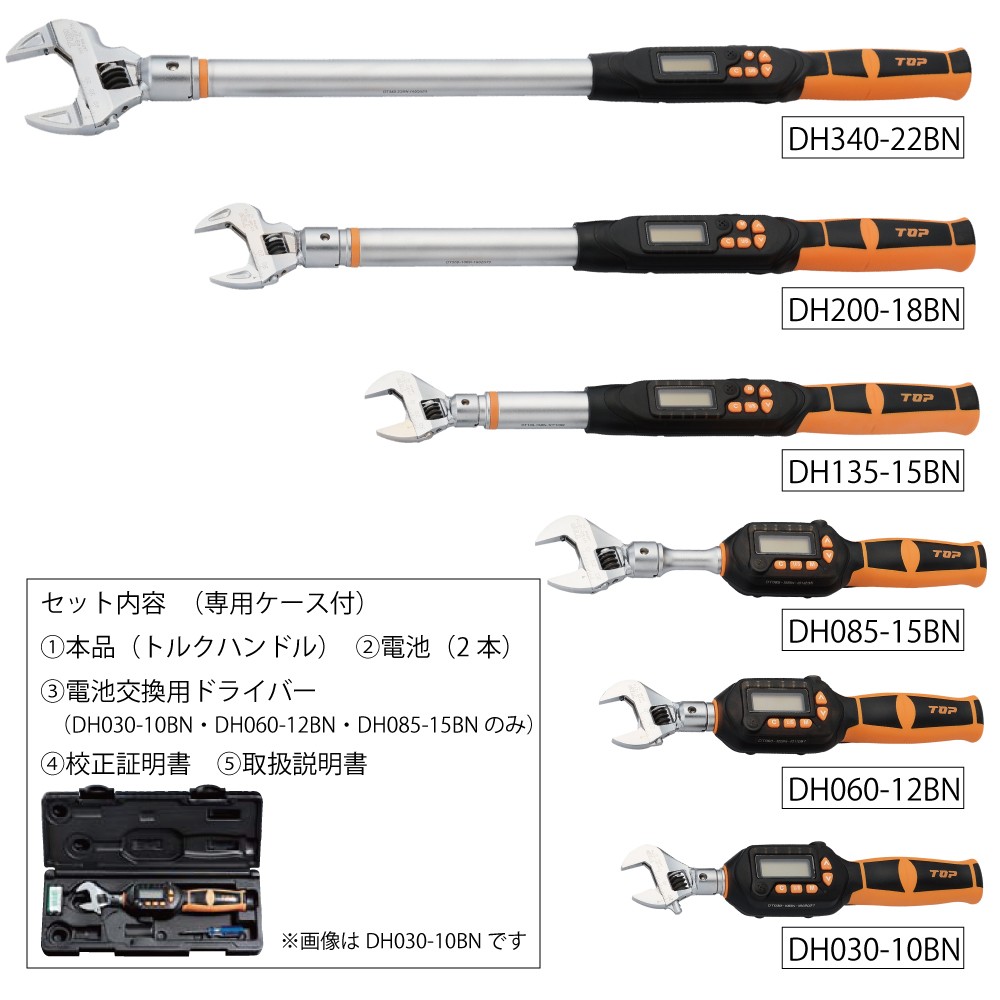

モンキ形デジタルトルクレンチ

モンキ形デジタルトルクレンチ

  • 右方向、左方向の両方向を測定できます
  • トルク精度:時計回り(右)±3% 反時計回り(左)±4%
  • 合否判定機能:±1%~±9%設定可能 OFF機能有
  • LCDバックライトで暗所での作業でも測定値を視認出来ます
  • 目標トルク値登録件数 9件
  • 測定したトルク値(ピークホールモード時)の記録が出来ます(記録件数50件)
  • 目標トルク値への到達をLEDの点灯と音でお知らせします
  • ガタ無しウォーム(PAT.)搭載で、ガタをなくしボルト・ナットの角を痛めません
  • 取扱説明書はこちらよりダウンロードできます⇒Download

dh_%e5%85%a8%e3%82%b5%e3%82%a4%e3%82%ba

モンキ形トルクヘッド

・ガタ無しウォーム(PAT.)搭載で、ガタを無くし、ボルト・ナットの角を痛めません
・トルクハンドルへの差込方向が変えられますので、振り幅スペース30°でトルク締め作業ができます
 ※一般的なモンキ形トルクレンチでは、振り幅スペースは60°必要です

dh_tokuchou_1_hp dh_tokuchou_2_hp

●トルクレンチシリーズのよくある質問はこちらをご覧ください。
デジタルトルクレンチの機能紹介は、こちらをご覧ください
取扱説明書は、こちらをご覧ください

●DH135-15BN・DH200-18BN・DH340-22BNのバッテリーキャップの取り付け・取り外しの際は、こちらをご覧ください
●校正証明書の見本はこちらをご覧ください。 ●トレーサビリティ体系図(有償)の見本はこちらをご覧ください。





【動画】デジタルトルクレンチの使い方:機能別

・基本操作 ➡ https://youtu.be/B15qEZ7JJoM
・メモリ機能 ➡ https://youtu.be/rvxroVObAsI
・トラックモード➡ https://youtu.be/qUCCBH_lUVU
・合否判定 ➡ https://youtu.be/w_B2-Yscemo

■セット内容(専用ケース付)
1.本品(トルクハンドル、及びトルクヘッド)
2.電池(2本)
3.ドライバ(DT030-10BN、DT060-12BN、DT085-15BNのみ)
4.校正証明書(検査成績を含んでおります)
5.取扱説明書



JANコード 製品番号 標準価格
(¥)
コネクタ部
外径φd(mm)
有効長
(mm)
全長
L(mm)
頭部 有効長
ℓ(mm)
製品重量
(g)
小箱入数
373205 DH030-10BN 75,400 φ10 178 243 50 382 1セット
373212 DH060-12BN 76,600 φ12 185 248 57 400 1セット
373229 DH085-15BN 77,800 φ15 229.2 296 65 525 1セット
373236 DH135-15BN 78,800 φ15 345.2 430 65 850 1セット
373243 DH200-18BN 80,600 φ18 445.2 540 80 1,180 1セット
373250 DH340-22BN 89,000 φ22 582.3 680 100 1.595 1セット
製品番号 トルク値(N・m) 最少表示数値
(N・m)
口開寸法 S トルク精度 (%) 頭部外径
D(mm)

厚さ
T1(mm)

厚さT2
(mm)
表示範囲 保証範囲 CW (右) CCW (左)
DH030-10BN 0.3~ 6~30 0.01 0~20mm ±3 ±4 46 6 10
DH060-12BN 0.3~ 12~60 0.01 10~26mm ±3 ±4 48 5.6 10
DH085-15BN 3.0~ 17~85 0.1 10~30mm ±3 ±4 58 6.5 12
DH135-15BN 5.0~ 27~135 0.1 10~30mm ±3 ±4 58 6.5 12
DH200-18BN 5.0~ 40~200 0.1 17~38mm ±3 ±4 66 6.5 12.5
DH340-22BN 5.0~ 68~340 0.1 17~49mm ±3 ±4 89 9 16.5
・通常の価格体系と異なっています。
・JANコードは、メーカーコード(4975180)を省き下6ケタを記載してあります。
・標準価格は1丁あたりの価格となっております。
DH03010BN DH06012BN DH08515BN DH13515BN DH20018BN DH34022BN

モンキ形デジタルトルクレンチの図面

  • PAT

    PAT工業所有権(特許・意匠・実用新案等)取得済み。

用途

  • 産業機械・機器類のトルク管理に最適です。
  • 車両・配管・電材・建築など幅広くご使用頂けます

注意

  • ハンマ代わりに使用しないでください
  • トルク調整範囲の目盛範囲外では使用できません
  • 水中・海中での使用は出来ません
  • 高温多湿を避けた場所で保管してください
  • 詳しくはこちらをご覧ください
    ※こちらの注意は、プリセット形トルクレンチ・デジタルトルクレンチ・絶縁トルクレンチを兼用しております
