シャーボルト用シノ付きメガネレンチ

シャーボルト用シノ付きメガネレンチ

トルシア型高力ボルトの締め付け、鉄骨の穴合わせに

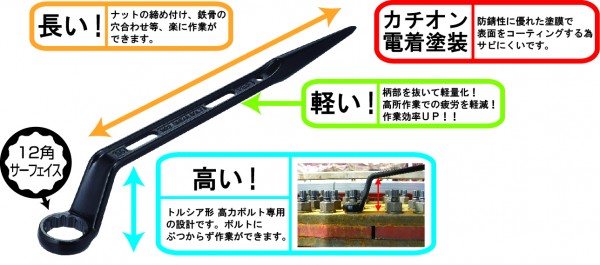

SM-SB-特長

  • 耐久性に優れ、本締め可能な強度があります
  • シノ付き65°型の片口メガネレンチです
  • セーフティコード用のφ4.5mm穴付きです

材質:Cr-V

製品番号 JANコード 標準価格
(¥)
対辺寸法S
(mm)
高力ボルト径
L
(mm)
重量
(g)
保証トルク
(N・m)
小箱入数
(丁)
SM-27SB 692566 6,500 M16 375 460 432.6 6
SM-32SB 692573 7,950 M20 415 620 623 6
SM-36SB 692580 10,500 M22 445 840 768.6 6
SM-41SB 692597 12,000 M24 485 1,520 782.6 6
製品番号
(mm)
D
(mm)
T
(mm)
H
(mm)
t1
(mm)
t2
(mm)
呼び寸法
(mm)
SM-27SB 32 40 14 52 9.5 20  27
SM-32SB 36 46.5 15.5 65 10.5 23  32
SM-36SB 43 54 17 67 11 27  36
SM-41SB 49 61 19 79 27.0 29  41
・JANコードは、メーカーコード(4975180)を省き下6ケタを記載してあります。
・標準価格は1丁あたりの価格となっております。
SM27SB SM32SB SM36SB SM41SB めがねレンチ

シャーボルト用シノ付きメガネレンチの図面

  • PAT

    PAT工業所有権(特許・意匠・実用新案等)取得済み。

  • 手動でも使用可

    手動でも使用可レンチや板ラチェットレンチ類に装着しての使用もできる電動工具ツールを表してます。

  • 軽量設計

    軽量設計作業時の疲労、腰まわりの負担を軽減し、作業効率がアップします。

  • 12角サーフェイス(角丸)

    12角サーフェイス(角丸)12角サーフェイスタイプ(面接触)のためボルト・ナットの角をナメにくく、12角でボルト・ナットに素早く入ります。作業性を重視したタイプです。

用途

  • 鉄骨・橋梁等の強度を有する作業に最適です

注意

  • ボルト・ナット等の二面幅に合わせてご使用ください
  • ボルト・ナットに対して浅掛け、斜め掛けは止めて下さい
  • パイプ等を継ぎ足して使用しないで下さい
  • ハンマー代わりに使用しないで下さい
  • 工具の使用目的以外に使用しないで下さい
