短ガチャ 鳶仕様

短ガチャ 鳶仕様(コンパクトショートラチェットレンチ)

  • 2段爪の採用により、細かいラチェット駆動を実現しました
  • 全長は230mm、業界最小・手のひらサイズのコンパクトラチェットレンチです
  • 21mm側に早廻しローレット付きです
  • 本体はもちろん、爪も鍛造品で強度抜群です
  • 加工の際にできる頭部の穴は穴埋めを施しており、円滑なラチェット駆動を保持します

全長は230mmの手のひらサイズ

  • 全長は230mmの手のひらサイズ
  • 従来品より15%小さいコンパクトヘッド
  • ソケット部は、ボルト・ナットを痛めない12角サーフェイス形状です
  • 2段爪を採用しており、12°と細かいラチェット駆動です
  • 21mm側ソケットに早廻し機能のローレット付き
  • 本体は勿論、爪も鍛造品であり強度が抜群です
  • 頭部は加工の際の穴埋めを施してあり、円滑なラチェット駆動を維持します
  • セーフティコード用のφ4mm穴が1ヶ所あります

材質:S55C(本体)/Cr-V(ソケット)

製品番号 JANコード 標準価格
(¥)
使用範囲
(mm)
全長
(mm)
重量
(g)
小箱入数
RM-17×19CSN-BT 390059 4,600 17・19 226 275 6丁
RM-17×21CSN-BT 390066 4,600 17・21 226 275 6丁
製品番号 頭部外径
(mm)
ソケット外径(mm) 頭部厚さ
(mm)
ソケット部長さℓ
(mm)
保証トルク N・m 材質
D 小さい方 大きい方 T 小さい方 大きい方 小さい方 大きい方
RM-17×19CSN-BT 35.0 23.0 26.0 16.0 17.0 17.0 225.5 269.7 本体:S55C ソケット:Cr-V
RM-17×21CSN-BT 35.0 23.0 28.5 16.0 17.0 17.0 225.5 308.9 本体:S55C ソケット:Cr-V
・JANコードは、メーカーコード(4975180)を省き下6ケタを記載してあります。
・標準価格は1丁あたりの価格となっております。
RM-17×19CSN-BT RM-17×21CSN-BT RM-17x19CSN-BT RM-17x21CSN-BT RM-1719CSN-BT RM-1721CSN-BT RM1719CSNBT RM1721CSNBT 短がちゃ タンガチャ

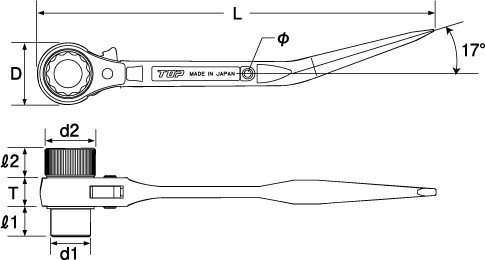

短ガチャ 鳶仕様の図面

  • 軽量設計

    軽量設計作業時の疲労、腰まわりの負担を軽減し、作業効率がアップします。

  • 12角サーフェイス(角丸)

    12角サーフェイス(角丸)12角サーフェイスタイプ(面接触)のためボルト・ナットの角をナメにくく、12角でボルト・ナットに素早く入ります。作業性を重視したタイプです。

用途

  • 足場組立や型枠工事に最適です
  • 高所作業に従事されている鳶職人さんには最適にお使い頂けます
  • 込み入った配管周りや設備の組立にも最適です

注意

  • ボルト・ナットの二面幅に合ったサイズをご使用ください
  • ボルト・ナットに対して斜め掛け、浅掛けは大変危険です。絶対にしないでください
  • 柄部にパイプ等を差し込んで過大な力をくわえないでください
  • 高所作業での使用は安全ヒモ等の落下防止策をしてください。弊社のセーフティコードを併せてご使用になれば一層安全で便利です
  • 工具の使用目的以外には使用しないでください
