Material:SCM435
■ℓ:11.5mm
Item No. | List Price (¥) |
Width Across Flats S(mm) |
L (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
Weight (g) |
Inner Box (丁) |
JAN Code |
---|---|---|---|---|---|---|---|---|---|
PT-306 | 1,400 | 6 | 32 | 5 | 9.8 | 18.5 | 40 | 5 | 720016 |
PT-307 | 1,400 | 7 | 32 | 5 | 11.1 | 18.5 | 40 | 5 | 720054 |
PT-308 | 1,450 | 8 | 32 | 6 | 12.3 | 18.5 | 40 | 5 | 720108 |
PT-309 | 1,450 | 9 | 32 | 7 | 13.5 | 18.5 | 40 | 5 | 720146 |
PT-310 | 1,450 | 10 | 32 | 7 | 14.8 | 18.5 | 40 | 5 | 720184 |

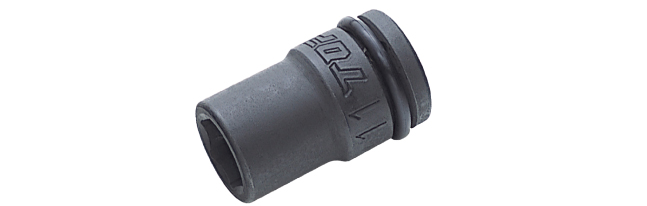

PT-311 | 1,450 | 11 | 32 | 8 | 16 | 18.5 | 41 | 5 | 720283 |
PT-312 | 1,450 | 12 | 32 | 9 | 17.3 | 18.5 | 43 | 5 | 720320 |
PT-313 | 1,450 | 13 | 32 | 10 | 18.5 | 21.5 | 56 | 5 | 720368 |
PT-314 | 1,450 | 14 | 32 | 10 | 19.8 | 21.5 | 56 | 5 | 720405 |
PT-315 | 1,700 | 15 | 32 | 11 | 21 | 21.5 | 56 | 5 | 720443 |
PT-316 | 1,700 | 16 | 32 | 11 | 22.3 | 21.5 | 57 | 5 | 720481 |
PT-317 | 1,700 | 17 | 32 | 12 | 23.5 | 21.5 | 60 | 5 | 720528 |
PT-319 | 1,750 | 19 | 32 | 12 | 26 | 21.5 | 67 | 5 | 720566 |
PT-321 | 1,900 | 21 | 32 | 12 | 28.5 | 21.5 | 71 | 5 | 720603 |
PT-322 | 1,950 | 22 | 32 | 13 | 29.8 | 21.5 | 72 | 5 | 720641 |
PT-323 | 2,100 | 23 | 32 | 13 | 31 | 21.5 | 75 | 5 | 720795 |
●Replacement O-rings and pins are as below.
Item No. | O-ring・pin | Pin |
---|---|---|
PT-306~312 | OP-3S | OP-3S-5P |
PT-313~323 | OP-3 | OP-3-5P |
■ℓ:16mm
Item N0. | List Price (¥) |
Width Across Flats S(mm) |
L (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
Weight (g) |
Inner Box (丁) |
JAN Code |
---|---|---|---|---|---|---|---|---|---|
PT-408 | 1,480 | 8 | 38 | 6 | 13 | 24 | 85 | 5 | 735041 |
PT-409 | 1,480 | 9 | 38 | 7 | 14.2 | 24 | 85 | 5 | 735089 |
PT-410 | 1,480 | 10 | 38 | 7 | 15.5 | 24 | 85 | 5 | 735126 |
PT-411 | 1,480 | 11 | 38 | 8 | 16.7 | 24 | 85 | 5 | 735164 |
PT-412 | 1,480 | 12 | 38 | 9 | 18 | 24 | 85 | 5 | 735201 |
PT-413 | 1,480 | 13 | 38 | 10 | 19.2 | 24 | 85 | 5 | 735249 |
PT-414 | 1,480 | 14 | 38 | 10 | 20.5 | 24 | 85 | 5 | 735393 |
PT-415 | 1,550 | 15 | 38 | 11 | 21.7 | 29 | 130 | 5 | 735430 |
PT-416 | 1,550 | 16 | 38 | 11 | 23 | 29 | 130 | 5 | 735478 |
PT-417 | 1,550 | 17 | 38 | 12 | 24.2 | 29 | 130 | 5 | 735515 |
PT-419 | 1,550 | 19 | 38 | 13 | 26.7 | 29 | 125 | 5 | 735553 |
PT-421 | 1,700 | 21 | 38 | 14 | 29.2 | 29 | 120 | 5 | 735591 |
PT-422 | 1,700 | 22 | 38 | 14 | 30.5 | 29 | 130 | 5 | 735638 |
PT-423 | 2,000 | 23 | 38 | 14 | 31.7 | 29 | 130 | 5 | 735676 |
PT-424 | 2,000 | 24 | 38 | 14 | 33 | 29 | 135 | 5 | 735713 |
PT-426 | 2,200 | 26 | 38 | 14 | 35.5 | 29 | 160 | 5 | 735751 |
PT-427 | 2,500 | 27 | 40 | 16 | 36.7 | 29 | 160 | 5 | 735805 |
PT-429 | 2,900 | 29 | 42 | 17 | 39.2 | 29 | 190 | 5 | 735843 |
PT-430 | 3,000 | 30 | 42 | 17 | 40.5 | 29 | 190 | 5 | 735980 |
PT-432 | 3,150 | 32 | 42 | 18 | 43 | 29 | 216 | 5 | 735928 |
PT-436 | 4,650 | 36 | 46 | 20 | 48 | 29 | 285 | 5 | 735959 |
■ℓ:24mm
Item No. | List Price (¥) |
Width Across Flats S(mm) |
L (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
Weight (g) |
JAN Code |
---|---|---|---|---|---|---|---|---|
PT-617 | 3,150 | 17 | 50 | 12 | 30 | 44 | 355 | 725042 |
PT-619 | 3,150 | 19 | 50 | 13 | 32.5 | 44 | 360 | 725080 |
PT-621 | 3,250 | 21 | 50 | 15 | 35 | 44 | 374 | 725127 |
PT-622 | 3,250 | 22 | 50 | 15 | 36.3 | 44 | 373 | 725165 |
PT-623 | 3,250 | 23 | 50 | 16 | 37.5 | 44 | 373 | 725202 |
PT-624 | 3,250 | 24 | 50 | 16 | 38.8 | 44 | 370 | 725240 |
PT-626 | 3,500 | 26 | 50 | 16 | 41.3 | 44 | 378 | 725288 |
PT-627 | 3,500 | 27 | 50 | 16 | 42.5 | 44 | 375 | 725325 |
PT-629 | 3,850 | 29 | 53 | 18 | 45 | 44 | 412 | 725363 |
PT-630 | 3,850 | 30 | 53 | 18 | 46.3 | 44 | 410 | 725400 |
PT-632 | 3,950 | 32 | 53 | 19 | 48.8 | 44 | 428 | 725448 |
PT-635 | 4,100 | 35 | 55 | 20 | 52.5 | 44 | 494 | 725486 |
PT-636 | 4,350 | 36 | 55 | 20 | 53.8 | 44 | 498 | 725592 |
PT-638 | 4,950 | 38 | 57 | 20 | 56.3 | 44 | 558 | 725639 |
PT-641 | 5,700 | 41 | 57 | 22 | 60 | 44 | 572 | 725677 |
PT-646 | 6,600 | 46 | 62 | 23 | 66.3 | 44 | 755 | 725714 |
PT-650 | 10,300 | 50 | 62 | 31 | 71.3 | 54 | 955 | 725752 |
PT-655 | 11,900 | 55 | 62 | 30 | 77.5 | 54 | 1,035 | 725769 |
■ℓ:29mm
Item No. | List Price (¥) |
Width Across Flats S(mm) |
L (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
Weight (g) |
JAN Code |
---|---|---|---|---|---|---|---|---|
PT-821 | 5,900 | 21 | 57 | 15 | 37.8 | 54 | 605 | 727510 |
PT-822 | 5,900 | 22 | 57 | 15 | 39 | 54 | 620 | 727534 |
PT-823 | 5,900 | 23 | 57 | 16 | 40.3 | 54 | 615 | 727572 |
PT-824 | 6,300 | 24 | 57 | 16 | 41.5 | 54 | 627 | 727619 |
PT-826 | 6,300 | 26 | 57 | 16 | 44 | 54 | 640 | 727657 |
PT-827 | 6,300 | 27 | 57 | 16 | 45.3 | 54 | 627 | 727701 |
PT-829 | 6,300 | 29 | 57 | 18 | 47.8 | 54 | 657 | 727749 |
PT-830 | 6,300 | 30 | 62 | 21 | 49 | 54 | 657 | 727787 |
PT-832 | 6,300 | 32 | 62 | 21 | 51.5 | 54 | 685 | 727886 |
PT-835 | 6,600 | 35 | 62 | 21 | 55.3 | 54 | 710 | 727923 |
PT-836 | 6,600 | 36 | 62 | 21 | 56.5 | 54 | 712 | 727961 |
PT-838 | 6,600 | 38 | 66 | 25 | 59 | 54 | 720 | 727985 |
PT-841 | 7,700 | 41 | 66 | 25 | 62.8 | 54 | 850 | 728005 |
PT-846 | 9,900 | 46 | 70 | 29 | 69 | 54 | 1,010 | 728043 |
PT-850 | 12,750 | 50 | 70 | 35 | 74 | 66 | 1,290 | 728081 |
PT-854 | 13,900 | 54 | 75 | 40 | 79 | 66 | 1,480 | 728180 |
PT-855 | 14,900 | 55 | 75 | 39 | 80.3 | 66 | 1,510 | 728227 |
PT-858 | 15,850 | 58 | 75 | 39 | 84 | 66 | 1,575 | 728265 |
PT-860 | 17,050 | 60 | 75 | 39 | 86.5 | 66 | 1,665 | 728302 |
PT-863 | 20,250 | 63 | 75 | 38 | 90.3 | 66 | 1,815 | 728340 |
PT-865 | 20,250 | 65 | 75 | 38 | 92.8 | 66 | 1,885 | 728388 |
PT-870 | 24,600 | 70 | 75 | 36 | 99.0 | 66 | 2,070 | 728425 |
PT-875 | 29,800 | 75 | 80 | 37 | 105.3 | 86 | 2,725 | 728432 |
PT-880 | 36,500 | 80 | 85 | 41 | 111.5 | 86 | 3,045 | 728449 |
*Click here for a list of O-rings and pins.
*JAN Codes are shown by 6 digits numbers which removed as maker code (4975180).
*List Price is for each unit.
Video on how to use impact sockets
PT30
Use
- For attaching and detaching a bolt and nut.
Caution
- O-ring and pin are consumable.
- Please replace it as soon as possible if you notice any abnormalities such as deformation, wear, or deterioration.
- Please be sure to attach the O-ring and pin to the impact wrench before starting a work.
- DO NOT use for anything other than the purpose of use of hand tool.
