Material:SCM435
■ℓ:11.5mm
Item No. | List Price (¥) |
Width Across Flats S(mm) |
L (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
Weight (g) |
Inner Box (丁) |
JAN Code |
---|---|---|---|---|---|---|---|---|---|
PT-306L | 1,950 | 6 | 50 | 6 | 9.8 | 18.5 | 41 | 5 | 720955 |
PT-307L | 1,950 | 7 | 50 | 7 | 11.0 | 18.5 | 41 | 5 | 720993 |
PT-308L | 1,950 | 8 | 50 | 8 | 12.3 | 18.5 | 41 | 5 | 721099 |
PT-309L | 1,950 | 9 | 50 | 9 | 13.5 | 18.5 | 41 | 5 | 721136 |
PT-310L | 1,950 | 10 | 50 | 10 | 14.8 | 18.5 | 46 | 5 | 721174 |

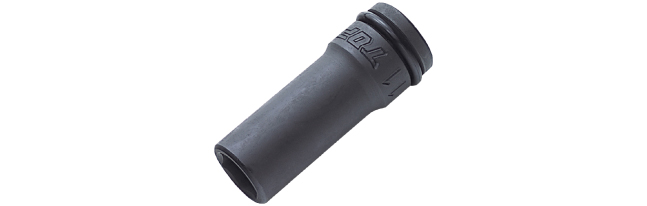

PT-311L | 1,950 | 11 | 50 | 11 | 16 | 18.5 | 49 | 5 | 721211 |
PT-312L | 2,050 | 12 | 50 | 12 | 17.3 | 18.5 | 53 | 5 | 721259 |
PT-313L | 2,050 | 13 | 50 | 13 | 18.5 | 21.5 | 67 | 5 | 721297 |
PT-314L | 2,050 | 14 | 50 | 14 | 19.8 | 21.5 | 70 | 5 | 721334 |
PT-315L | 2,300 | 15 | 50 | 15 | 21 | 21.5 | 75 | 5 | 721372 |
PT-316L | 2,300 | 16 | 50 | 16 | 22.3 | 21.5 | 78 | 5 | 721419 |
PT-317L | 2,300 | 17 | 50 | 17 | 23.5 | 21.5 | 82 | 5 | 721457 |
PT-319L | 2,450 | 19 | 50 | 19 | 26 | 21.5 | 93 | 5 | 721501 |
PT-321L | 2,650 | 21 | 50 | 21 | 28.5 | 21.5 | 104 | 5 | 721549 |
PT-322L | 3,050 | 22 | 50 | 22 | 29.8 | 21.5 | 110 | 5 | 721587 |
■ℓ:16mm
Item No. | List Price (¥) |
Width Across Flats S(mm) |
L (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
Weight (g) |
Inner Box (丁) |
JAN Code |
---|---|---|---|---|---|---|---|---|---|
PT-408L | 2,150 | 8 | 60 | 8 | 13 | 24 | 72 | 5 | 736017 |
PT-409L | 2,150 | 9 | 60 | 9 | 14.2 | 24 | 79 | 5 | 736055 |
PT-410L | 2,150 | 10 | 60 | 10 | 15.5 | 24 | 79 | 5 | 736109 |
PT-411L | 2,150 | 11 | 60 | 11 | 16.7 | 24 | 82 | 5 | 736154 |
PT-412L | 2,150 | 12 | 60 | 12 | 18 | 24 | 88 | 5 | 736284 |
PT-413L | 2,150 | 13 | 60 | 13 | 19.2 | 24 | 92 | 5 | 736321 |
PT-414L | 2,150 | 14 | 60 | 14 | 20.5 | 24 | 97 | 5 | 736369 |
PT-417L | 2,150 | 17 | 60 | 17 | 24.2 | 29 | 142 | 5 | 736406 |
PT-419L | 2,350 | 19 | 60 | 19 | 26.7 | 29 | 151 | 5 | 736444 |
PT-421L | 2,350 | 21 | 60 | 21 | 29.2 | 29 | 170 | 5 | 736482 |
PT-422L | 2,550 | 22 | 65 | 22 | 30.5 | 29 | 187 | 5 | 736529 |
PT-423L | 2,550 | 23 | 65 | 23 | 31.7 | 29 | 192 | 5 | 736567 |
PT-424L | 2,600 | 24 | 65 | 24 | 33 | 29 | 202 | 5 | 736604 |
PT-426L | 3,400 | 26 | 65 | 26 | 35.5 | 29 | 218 | 5 | 736642 |
PT-427L | 3,550 | 27 | 65 | 27 | 36.7 | 29 | 231 | 5 | 736703 |
■ℓ:24mm
Item No. | List Price (¥) |
Width Across Flats S(mm) |
L (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
Weight (g) |
JAN Code |
---|---|---|---|---|---|---|---|---|
PT-619L | 4,800 | 19 | 100 | 19 | 32.5 | 44 | 655 | 725837 |
PT-621L | 4,800 | 21 | 100 | 21 | 35 | 44 | 700 | 725875 |
PT-622L | 4,800 | 22 | 100 | 22 | 36.3 | 44 | 700 | 725912 |
PT-623L | 4,800 | 23 | 100 | 23 | 37.5 | 44 | 720 | 725950 |
PT-624L | 4,800 | 24 | 100 | 24 | 38.8 | 44 | 705 | 725998 |
PT-626L | 5,100 | 26 | 100 | 26 | 41.3 | 44 | 760 | 726056 |
PT-627L | 5,450 | 27 | 100 | 27 | 42.5 | 44 | 765 | 726094 |
PT-629L | 5,950 | 29 | 100 | 29 | 45 | 44 | 835 | 726131 |
PT-630L | 6,450 | 30 | 100 | 30 | 46.3 | 44 | 840 | 726179 |
PT-632L | 6,750 | 32 | 100 | 32 | 48.8 | 44 | 875 | 726216 |
PT-635L | 7,100 | 35 | 100 | 35 | 52.5 | 44 | 980 | 726254 |
PT-636L | 7,300 | 36 | 100 | 36 | 53.8 | 44 | 960 | 726308 |
PT-638L | 8,000 | 38 | 100 | 38 | 56.3 | 44 | 990 | 726346 |
PT-641L | 9,600 | 41 | 100 | 38 | 60 | 44 | 1,112 | 726384 |
PT-646L | 11,800 | 46 | 100 | 38 | 66.3 | 44 | 1,305 | 726483 |
PT-650L | 16,950 | 50 | 100 | 62 | 71.3 | 54 | 1,485 | 726520 |
PT-655L | 18,300 | 55 | 100 | 59 | 77.5 | 54 | 1,650 | 726537 |
■ℓ:29mm
Item No. | List Price (¥) |
Width Across Flats S(mm) |
L (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
Weight (g) |
JAN Code |
---|---|---|---|---|---|---|---|---|
PT-822L | 9,300 | 22 | 108 | 22 | 39 | 54 | 1,010 | 728500 |
PT-823L | 9,300 | 23 | 108 | 23 | 40.3 | 54 | 1,063 | 728548 |
PT-824L | 9,300 | 24 | 108 | 24 | 41.5 | 54 | 1,060 | 728586 |
PT-826L | 9,600 | 26 | 108 | 26 | 44 | 54 | 1,133 | 728692 |
PT-827L | 9,600 | 27 | 108 | 27 | 45.3 | 54 | 1,125 | 728739 |
PT-829L | 9,600 | 29 | 108 | 29 | 47.8 | 54 | 1,120 | 728777 |
PT-830L | 9,600 | 30 | 108 | 30 | 49 | 54 | 1,179 | 728814 |
PT-832L | 9,600 | 32 | 108 | 32 | 51.5 | 54 | 1,200 | 728852 |
PT-835L | 9,750 | 35 | 108 | 35 | 55.3 | 54 | 1,300 | 728890 |
PT-836L | 9,750 | 36 | 108 | 36 | 56.5 | 54 | 1,280 | 728937 |
PT-838L | 11,350 | 38 | 108 | 38 | 59 | 54 | 1,430 | 728975 |
PT-841L | 11,350 | 41 | 108 | 38 | 62.8 | 54 | 1,450 | 729071 |
PT-846L | 14,900 | 46 | 108 | 38 | 69 | 54 | 1,680 | 729118 |
PT-850L | 19,000 | 50 | 108 | 64 | 74 | 54 | 1,650 | 729156 |
PT-855L | 20,600 | 55 | 108 | 61 | 80.3 | 54 | 1,855 | 729194 |
PT-860L | 27,000 | 60 | 108 | 59 | 71.3 | 66 | 2,470 | 729231 |
PT-865L | 29,400 | 65 | 108 | 57 | 71.3 | 66 | 2,660 | 729248 |
*Click here for a list of O-rings and pins.
*JAN Codes are shown by 6 digits numbers which removed as maker code (4975180).
*List Price is for each unit.
Video on how to use impact sockets
Use
- For attaching and detaching a bolt and nut.
Caution
- O-ring and pin are consumable. Please replace it as soon as possible if you notice any abnormalities such as deformation, wear, or deterioration.
- Chose proper size witch match with the width across flats or bolt or nut.
- Please be sure to attach the O-ring and pin to the impact wrench before starting a work.
- DO NOT use for anything other than the purpose of use of hand tool.
