PD・JD用ダクトカッター

PD・JD用ダクトカッター

  • 因幡電工製 ダクト(PD・JD)に対応
  • PD-90・PD-120はそれぞれ2枚重ねて切断可能!!
  • 刃の送りはラチェット式で、細かく握る度に切断出来ます
  • 刃部は薄刃でダクトへの入りが良く、切断面が綺麗で返りバリ・切りくずが出ません
  • 開き止めはハンドル内に収納可能で邪魔になりません
  • 製品番号の末尾Kは替刃です

4975180269511_3 4975180296511_3_2

製品番号 標準価格
(¥)
重量
(g)
包装寸法(㎜)
高さ×幅
小箱入数 JANコード
DC-120PJ 14,750 730 375×145 6 296511
DC-120PJK 4,550 140 240×80 6 296528
※製品末尾Kは替刃です
※JANコードは、メーカーコード(4975180)を省き下6ケタを記載してあります。
※標準価格は1丁あたりの価格となっております。

因幡電工製 JD25Sのフタの切断専用アタッチメントJD-25SAはこちらをご覧ください

JD-25S専用アタッチメント  主な切断対象品
 JD-25SA_リンク用 因幡電工製 リフォームダクト JD-25Sのフタ
※専用のアタッチメントです
※PD・JD用ダクトカッターのみに装着できます


●因幡電工製 スリムダクト® MD-751・851、LD-70・90、SD-66・77・100
●パナソニック電工製 スッキリダクト DAS060・080・010
●イノアック製 クリーンダクト DD-60・75・100
上記メーカー品番用のダクトカッターはこちらをご覧ください

エアコン用ダクトカッター 主な切断対象品
DC-100M_リンク用 因幡電工製 スリムダクト® MD-751・MD-851
因幡電工製 スリムダクト® LD-70・LD-90
因幡電工製 スリムダクト® SD-66・SD-77・SD-100
パナソニック電工製 スッキリダクト DAS060・DAS080・DAS010
イノアック製 クリーンダクト DD-60・DD-75・DD-100



替刃交換方法


補修部品

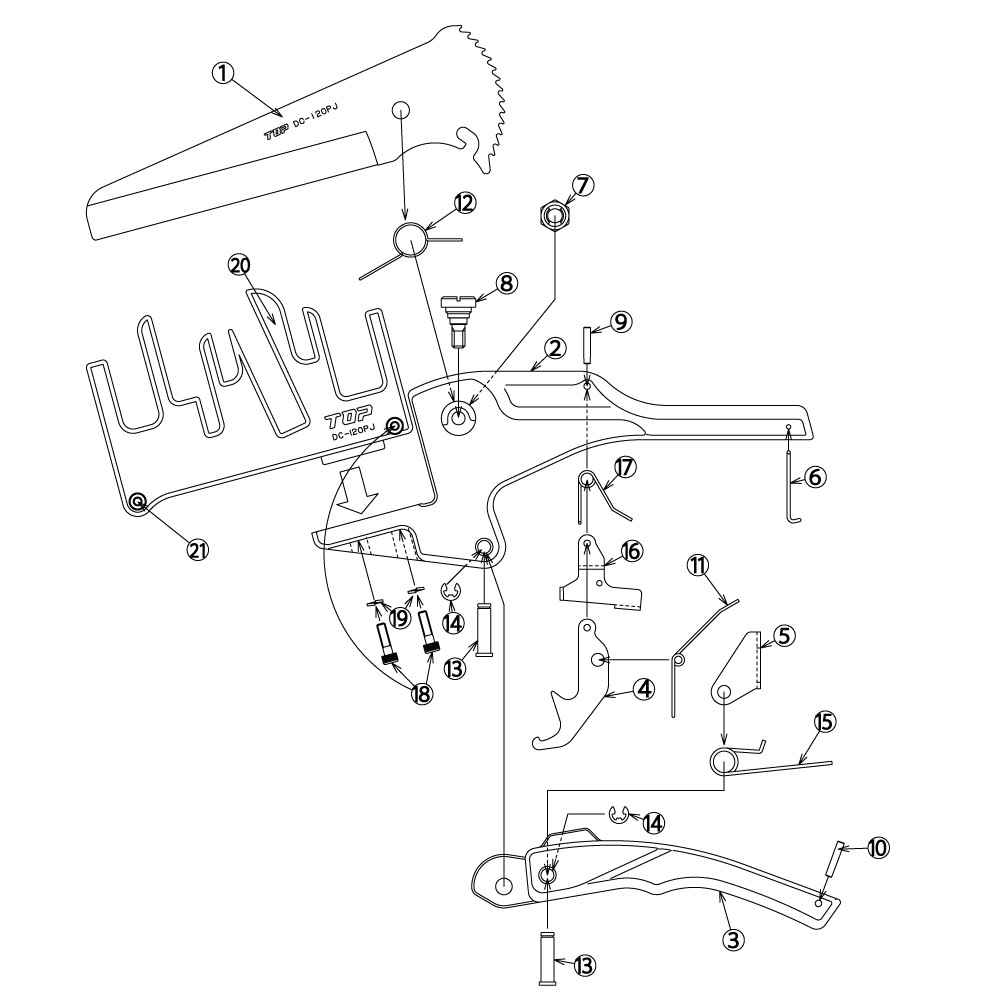

DC-120PJ_展開図

No. 部品名 No. 部品名
1 カッター(替刃) 12 カッターバネ
2 本体 13 ハンドルピン
3 ハンドル 14 Eリング
4 リンク 15 爪バネ
5 ラチェット爪 16 安全フック
6 フック 17 安全フックバネ
7 ステイブルナット 18 六角穴付きボルト M4×15
8 カッターボルト 19 バネ座金
9 リンク止めロールピン 20 ダクト受け
10 フック掛け用ロールピン 21 六角穴付きボルト M4×14
11 リンクバネ
※補修部品は、通常の価格体系と異なっています。

製品番号 DC-120PJ DC-120PJK

PD・JD用ダクトカッターの図面

  • PAT

    PAT工業所有権(特許・意匠・実用新案等)取得済み。

用途

  • 因幡電工製 スリムダクト®PD (PD-90・PD-120)
  • 因幡電工製 リフォームダクト®JD( JD-13・JD-20・JD-25)
  • 上記メーカー・品番のダクトの切断にご使用ください

注意

  • 切断の際に切断物が飛び散る恐れがありますので、保護メガネを着用して下さい
  • 冬期間はダクトが割れ易いので、切断部を温めてから切断して下さい
  • 切り始めと切り終わりの際は特にゆっくり力を掛けて切断して下さい
  • 替刃交換時は説明書をよく読んで行って下さい
  • 落としたり、衝撃を与えると刃部及びダクト受けが破損する恐れがあります
