サーフェイスソケット(差込角9.5mm)(差込角12.7mm)

サーフェイスソケット(差込角9.5mm)(差込角12.7mm)

  • 6角サーフェイスタイプ(面接触)のためボルト・ナットの角がナメにくく、高い安全性を確保します。動力用ソケットの基本は6角です。
  • 差込角9.5mm(3/8″)
  • 差込角12.7mm(1/2″)

 ■材質:SCM435 ■ℓ:11.5㎜

製品番号 標準価格(¥) 対辺寸法S(mm) L(mm) H(mm) D1(mm) D2(mm) 重量(g) 入数 JANコード
SS-306 750 6 26 3.5 9.9 17.3 20 5 782557
SS-307 750 7 26 4 10.8 17.3 20 5 782632
SS-308 750 8 26 5 12 17.3 22 5 782717
SS-309 750 9 26 5 13.3 17.3 23 5 782984
SS-310 750 10 26 6 14.5 17.3 24 5 783011
SS-311 750 11 26 7 15.8 17.3 25 5 783288
SS-312 800 12 26 8 16.8 17.3 25 5 783363
SS-313 850 13 26 8 18 17 24 5 783448
SS-314 850 14 27 10 19.5 18.5 31 5 783523
SS-317 900 17 29 10 23.3 21.5 51 5 783790
SS-319 950 19 30 12 25.8 23.5 63 5 783875
SS-321 1,150 21 32 12 28 26 77 5 784179
SS-322 1,150 22 32 14 29.5 26.5 82 5 783950
SS-323 1,200 23 33 14 30.8 27.5 95 5 784094

sashikomikaku_4 ■材質:SCM435 ■ℓ:16㎜

製品番号 標準価格(¥) 対辺寸法S(mm) L(mm) H(mm) D1(mm) D2(mm) 重量(g) 入数 JANコード
SS-408 850 8 36 8 13.2 21 44 5 795021
SS-410 850 10 37 9 15.3 21 45 5 795106
SS-411 850 11 37 9.5 16.5 21 46 5 795298
SS-412 850 12 37 10 17.8 21 47 5 795373
SS-413 850 13 37 10.5 19 22 53 5 795458
SS-414 850 14 37 11 20.3 22 56 5 795533
SS-417 900 17 37 12.5 23 23 69 5 795618
SS-419 1,050 19 38 14 25 25 89 5 795885
SS-421 1,200 21 38 15.5 29 27 102 5 795960
SS-422 1,200 22 40 16 30 28 113 5 796189
SS-423 1,200 23 40 16.5 31.5 29 128 5 796264
SS-424 1,250 24 42 17 32.8 30 140 5 796349
SS-426 1,450 26 42 19 35 32 165 5 796424
SS-427 1,550 27 43 19.5 36.5 33 182 5 796509
SS-429 1,750 29 43 20.5 39 35 205 5 777409
SS-430 1,800 30 46 22 40 36 222 5 777416
SS-432 1,900 32 46 23 42.8 38 250 5 777423

※JANコードは、メーカーコード(4975180)を省き下6ケタを記載してあります。
※標準価格は1丁あたりの価格となっております。製品番号 SS-306 SS-307 SS-308 SS-309 SS-310 SS-311 SS-312 SS-313 SS-314 SS-317 SS-319 SS-321 SS-322 SS-323 SS-408 SS-410 SS-411 SS-412 SS-413 SS-414 SS-417 SS-419 SS-421 SS-422 SS-423 SS-424 SS-426 SS-427 SS-429 SS-430 SS-432

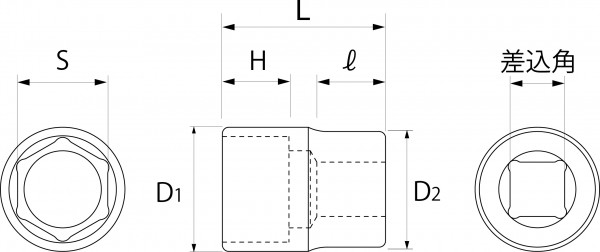

サーフェイスソケット(差込角9.5mm)(差込角12.7mm)の図面

  • 6角サーフェイス(角丸)

    6角サーフェイス(角丸)6角サーフェイスタイプ(面接触)のためボルト・ナットの角をナメにくく、高い安全性を確保します。動力用ソケットの基本は6角です。
