リベッターナッター

リベッターナッター

  • ブラインドリベットとナットのカシメがこれ1丁でできます
  • リベッターからナッターへの切り替えは簡単にできます



製品番号 標準価格
(¥)
使用範囲 重量
(g)
小箱入数 JANコード
リベット(mm) ナット
TRN-002 12,200 2.4・3.2・4.0・4.8 M4・M5 570 6 759498
※JANコードは、メーカーコード(4975180)を省き下6ケタを記載してあります
※標準価格は1丁あたりの価格となっております。

リベットカシメ能力
下記の材質にご注意ください
リベット材質
(フランジ/シャフト)

リベットサイズ(mm)

2.4

3.2 4.0 4.8
アルミニウム/アルミニウム (可) (可) (可) (可)
アルミニウム/スチール (可) (可) (可) (可)
スチール/スチール (可) (可) (可) (可)
ステンレス/スチール (可) (可) (連続使用不可) ×(使用不可)
ステンレス/ステンレス (可) (可) (連続使用不可) ×(使用不可)
ナットカシメ能力
M4・M5の場合、下記の材質にご注意ください
ナット材質

ナットサイズM4

ナットサイズM5
アルミニウム (可) (可)
スチール (連続使用不可) ×(不可)
ステンレス ×(不可) ×(不可)

補修部品

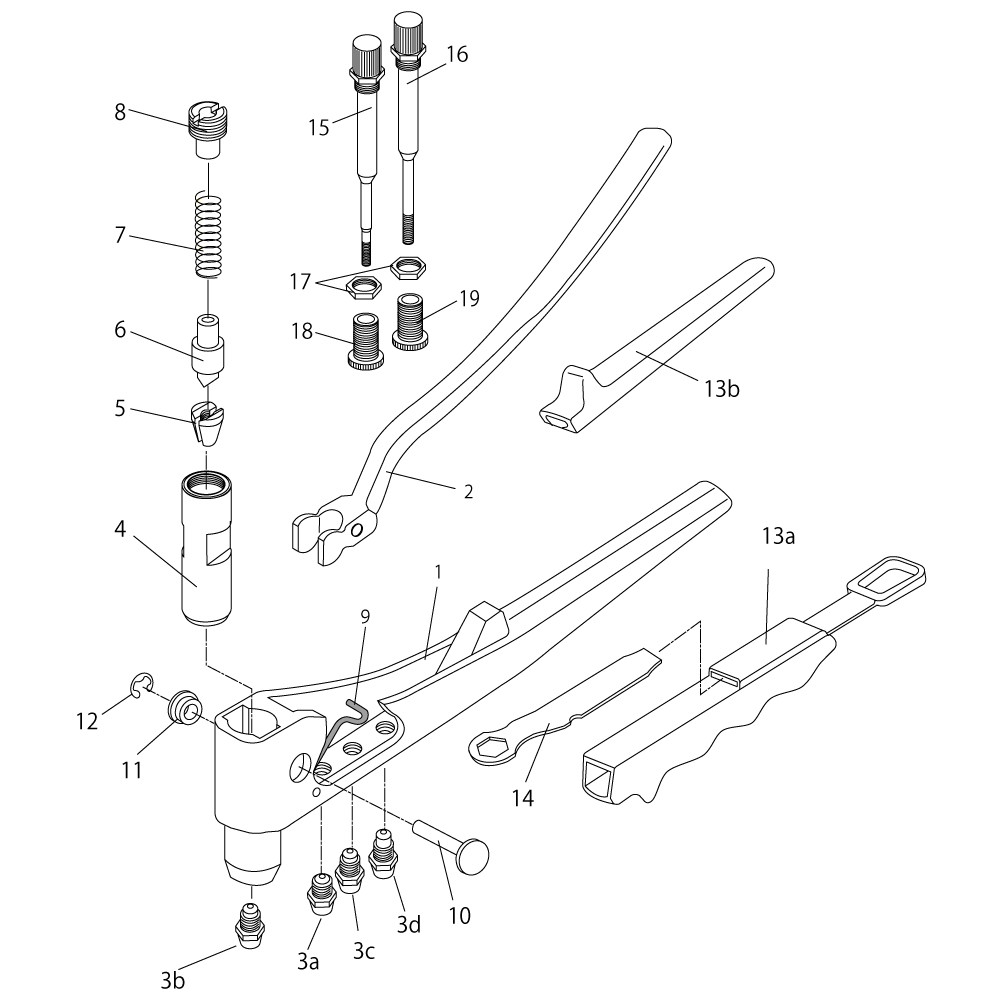

TRN-002_展開図

No. 部品名 型番 標準価格
(¥)
JANコード
1 フレーム オープン
2 ハンドル オープン
3a ノーズピース2.4㎜ オープン
3b ノーズピース3.2㎜ オープン
3c ノーズピース4.0㎜ オープン
3d ノーズピース4.8㎜ オープン
4 ジョーケース オープン
5 ジョー TR-J 1,550 936752
6 ジョープッシャー オープン
7 プッシャースプリング オープン
8 リターニングナット オープン
9 ハンドルスプリング オープン
10 ピン オープン
11 カラー オープン
12 Eリング オープン
13a フレームグリップ オープン
13b ハンドルグリップ オープン
14 板スパナ オープン
15 4㎜マンドレルユニット オープン
16 5㎜マンドレルユニット オープン
17 ロックナット オープン
18 ノーズピース4㎜ オープン
19 ノーズピース5㎜ オープン
※JANコードは、メーカーコード(4975180)を省き下6ケタを記載してあります
※標準価格は1丁あたりの価格となっております。

製品番号TRN-002

用途

  • ブラインドリベットのカシメと、ナットのカシメに

注意

  • ステンレスフランジステンレスシャフトリベット 4.0㎜サイズの連続使用は不可、4.8㎜サイズはご使用頂けません
  • スチールナットM4サイズの連続使用は不可、M5サイズはご使用頂けません
  • ステンレスナットM4・M5サイズはご使用頂けません
  • ひび割れ、摩耗、変形が見られる場合は、使用しないでください
  • 工具の使用目的以外には使用しないでください
