短ガチャ ストレート

短ガチャ ストレート(コンパクトショートラチェットレンチ)

  • 2段爪の採用により、細かいラチェット駆動を実現しました
  • 全長は230㎜、業界最小・手のひらサイズのコンパクトラチェットレンチです
  • 21㎜側に早廻しローレット付きです
  • 本体はもちろん、爪も鍛造品で強度抜群です
  • 加工の際にできる頭部の穴は穴埋めを施しており、円滑なラチェット駆動を保持します

単ガチャ-特長
●全長は230㎜の手のひらサイズ
●従来品より15%小さいコンパクトヘッド
●二重爪を採用しており、12°と細かいラチェット駆動です
●21㎜側ソケットに早廻し機能のローレット付き
●本体は勿論、爪も鍛造品であり強度が抜群です
●頭部は加工の際の穴埋めを施してあり、円滑なラチェット駆動を維持します
●セーフティコード用のφ4㎜穴が1ヶ所あります

製品番号 JANコード 標準価格(¥) 使用範囲(㎜) 全長(㎜) 重量(g) 小箱入数
RM-17×19CSN 389916 4,250 17・19 230 275 6丁
RM-17×21CSN 389923 4,250 17・21 230 275 6丁
製品番号 頭部外径(㎜) ソケット外径(㎜) 頭部厚さ(㎜) ソケット部長さℓ(㎜) 保証トルク N・m 材質
D 小さい方 大きい方 T 小さい方 大きい方 小さい方 大きい方
RM-17×19CSN 35.0 23.0 26.0 16.0 17.0 17.0 225.5 269.7 本体:S55C ソケット:Cr-V
RM-17×21CSN 35.0 23.0 28.5 16.0 17.0 17.0 225.5 308.9 本体:S55C ソケット:Cr-V
※JANコードは、メーカーコード(4975180)を省き下6ケタを記載してあります。 ※標準価格は1丁あたりの価格となっております。

製品番号 RM-17×19CSN RM-17×21CSNRM-17x19CS RM-17x21CS

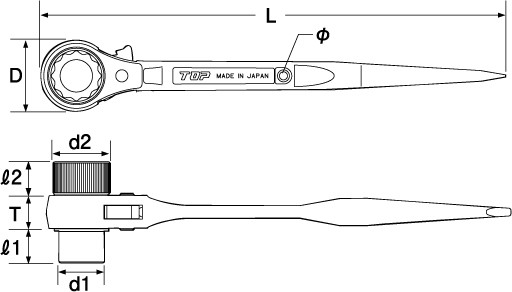

短ガチャ ストレートの図面

  • 軽量設計

    軽量設計作業時の疲労、腰まわりの負担を軽減し、作業効率がアップします。

  • 12角サーフェイス(角丸)

    12角サーフェイス(角丸)12角サーフェイスタイプ(面接触)のためボルト・ナットの角をナメにくく、12角でボルト・ナットに素早く入ります。作業性を重視したタイプです。

用途

  • 足場組立や型枠工事に最適です
  • 高所作業に従事している鳶職人さんには最適にお使い頂けます
  • 込み入った配管周りや設備の組み立てにも適しています

注意

  • ボルト・ナット等の二面幅に合わせてご使用ください
  • パイプ等を継ぎ足して使用しないで下さい
  • ハンマー代わりに使用しないで下さい
  • 高所作業での使用は、セーフティコード等取り付けて落下防止策をして下さい
  • 工具の使用目的以外に使用しないで下さい
